Delft, 9 februari 2016 – Draka Kabel, onderdeel van de Prysmian Group, heeft in een maatwerk project speciaal bedrukte en op lengte gemaakte kabels geleverd voor de bekabeling van de personenzoekinstallatie (PZI) van het Amsterdamse ziekenhuis VUmc. Vernuft en vlekkeloze samenwerking liggen ten grondslag aan het project, waarbij de personen oproep via pager in het VUmc centraal staat. De op gevarieerde lengte gesneden kabels zijn om de 2 meter bedrukt met een codering, die naast functie ook herkomst en bestemming in het tracé aangeeft. Het resultaat: efficiënter leggen, minder PVC gebruik en snellere detectie van de bron bij eventuele storingen.
In verband met gewijzigde bouwvoorschriften ontving Unica Installatietechniek de opdracht om de bestaande bekabeling naar de personenzoekinstallatie (PZI) van het ziekenhuis te vernieuwen. Het oproepsysteem maakt deel uit van de ontruimingsinstallatie NEN 2575. Om de kabelverbindingen in het geval van storingen aan de PZI-installatie snel te kunnen controleren, verzocht Deerns (de installatie adviseur van het ziekenhuis) de installateur om elke kabel te voorzien van een pvc-label met een codering, die de functie aanduidt en aangeeft waar de kabel vandaan komt en naar toe gaat. Doorgaans wordt een dergelijk label aan het begin en aan het eind van elke kabel aangebracht. Bij het VUmc-project leek dat voor Unica onbegonnen werk. In totaal diende 8 kilometer kabel met 38 verschillende snijlengten te worden gelegd: 5189 meter signaalkabel (2300 fb serie) en 2304 meter voedingskabel (2500 serie).
Unica wendde zich tot kabelfabrikant Draka. Uit hun creatieve samenwerking kwam de oplossing om de kabels op de gewenste snijlengte op haspels aan te leveren vanuit de fabriek. Elke kabel, variërend in lengte van 100 tot 410 meter, is om de 2 meter aan de buitenkant bedrukt met informatie over de kabelfunctie en de code van herkomst en bestemming. De meerkosten voor het bedrukken en op lengte snijden in de fabriek staan in geen verhouding tot de tijdwinst voor de installateur bij het leggen van de diverse kabels op hun ingemeten plaats in het juiste tracé. Bovendien draagt het ontbreken van aparte pvc-labels bij aan de duurzaamheid van de bekabeling in het ziekenhuis. Mocht door een onverhoopte storing het noodzakelijk zijn om later één of meer kabels te detecteren, dan biedt de meervoudige bedrukking uitkomst.
Een goede werking van het oproepsysteem voor artsen en verplegend personeel is cruciaal bij spoedgevallen. De kabels waarlangs de oproepsignalen (transmissiewegen) van de PZI installatie naar de diverse antennes in het ziekenhuiscomplex lopen, moeten ook in geval van brand in het gebouw hun werk minimaal 30 minuten (NEN 2575, art. 8.8.1) blijven doen. Deze zogeheten fb (functie behoud) kabels liggen in een nieuw tracé van gesloten buisleidingen of functiebehoud gemonteerde kabelgoten. De voedingskabels naar de laadrekken van de pagers zijn ook vernieuwd, maar hebben niet dezelfde brandwerende eigenschappen als de fb kabels. Ze lopen langs de al aanwezige bekabeling in een bestaand kabeltracé.

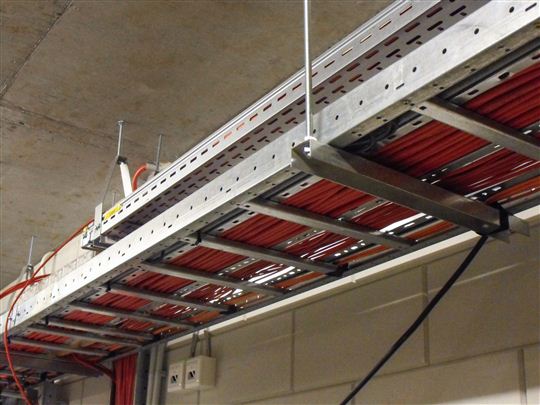

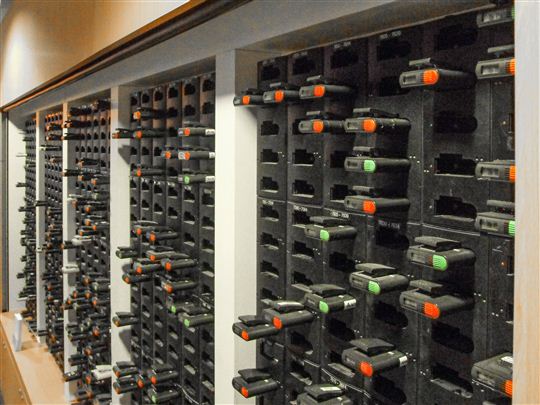

fotobijschriften: De pagerrekken van de PZI installatie en de functiebehoud kabelgoot met functiebehoud kabels
